Для диагностики стартеров и генераторов

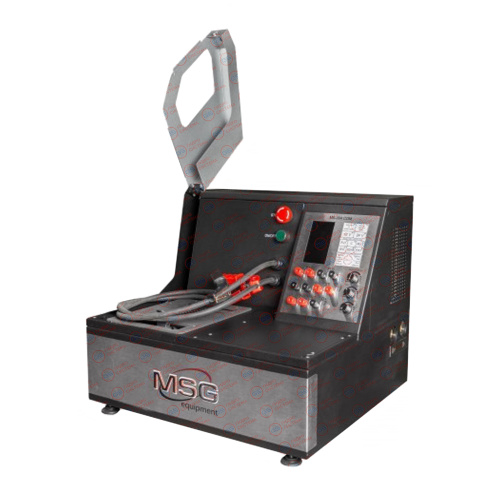

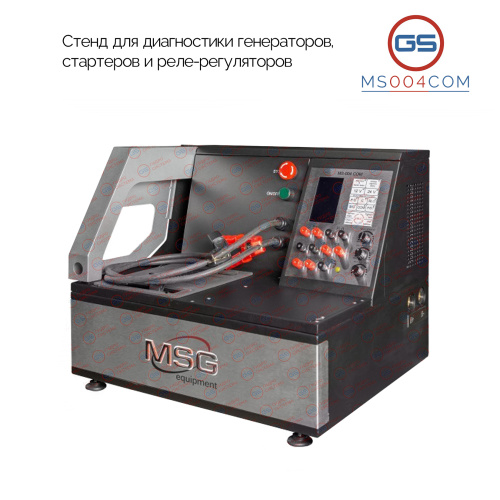

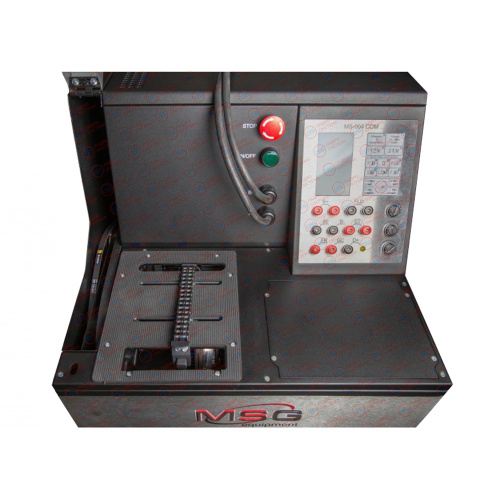

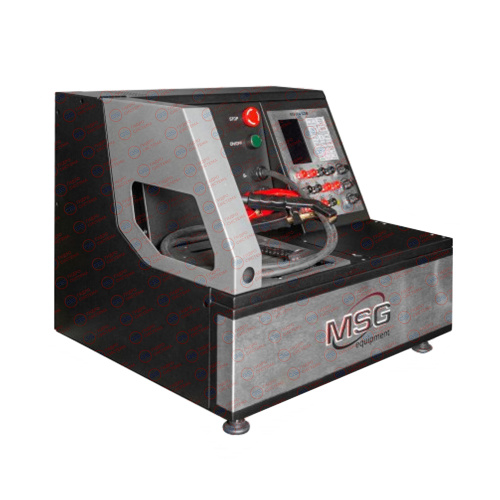

MS004COM – СТЕНД ДЛЯ ДИАГНОСТИКИ ГЕНЕРАТОРОВ, СТАРТЕРОВ И РЕЛЕ-РЕГУЛЯТОРОВ
MS004COМ – многофункциональный диагностический стенд, предназначенный для быстрой и качественной диагностики генераторов и стартеров легковых автомобилей и грузовиков малой грузоподъёмности.
Назначение:
- оценка технического состояния генераторов 12/24В под нагрузкой до 100А и 50А соответственно;
- проверка работоспособности регулятора напряжения отдельно от генератора;
- оценка технического состояния стартеров 12/24В и мощностью до 4 кВт в режиме холостого хода.
Особенности:
- компактные размеры, настольное исполнение и питание от однофазной сети 230В;
- удобная система крепления агрегата и его привода на стенде без использования дополнительных инструментов;
- плавная регулировка оборотов генератора и тока нагрузки;
- диагностика генераторов, которые не имеют встроенного регулятора напряжения;
- встроенная электронная защита предохраняет электронные компоненты стенда от повреждений, в случае неправильного подключения агрегата.
Применение:
В мастерских (цехах) по ремонту стартеров и генераторов для определения технического состояния агрегата до и после ремонта;
На СТО (автосервисах) для определения технического состояния демонтированных агрегатов с целью принятия решения о возможности или невозможности дальнейшей эксплуатации агрегата;
В организациях, торгующих запасными частями автомобилей для предпродажной проверки агрегатов с целью уменьшения рекламаций;
В учебных заведениях с целью обучения технологиям ремонта стартеров и генераторов.
MS002COM – СТЕНД ДЛЯ ДИАГНОСТИКИ ГЕНЕРАТОРОВ, СТАРТЕРОВ И РЕЛЕ-РЕГУЛЯТОРОВ
MS002COМ – многофункциональный диагностический стенд, предназначенный для быстрой и качественной диагностики генераторов и стартеров легковых автомобилей и грузовиков средней грузоподъёмности.
Назначение:
- оценка технического состояния генераторов 12/24В под нагрузкой до 200А и 100А соответственно;
- проверка работоспособности регулятора напряжения отдельно от генератора;
- оценка технического состояния стартеров 12/24В и мощностью до 6 кВт в режиме холостого хода.
Особенности:
- удобная система крепления агрегата и его привода на стенде без использования дополнительных инструментов;
- плавная регулировка оборотов генератора и тока нагрузки;
- диагностика генераторов, которые не имеют встроенного регулятора напряжения;
- встроенная электронная защита предохраняет электронные компоненты стенда от повреждений, в случае неправильного подключения агрегата.
Применение:
В мастерских (цехах) по ремонту стартеров и генераторов для определения технического состояния агрегата до и поле ремонта;
на СТО (автосервисах) для определения технического состояния демонтированных агрегатов с целью принятия решения о возможности или невозможности дальнейшей эксплуатации агрегата;
В организациях, торгующих запасными частями автомобилей для предпродажной проверки агрегатов с целью уменьшения рекламаций;
В учебных заведениях с целью обучения технологиям ремонта стартеров и генераторов.

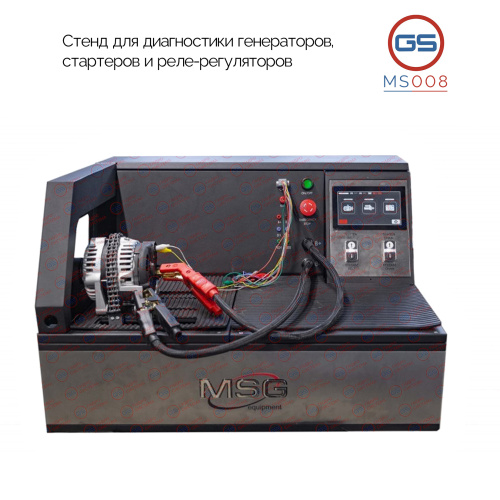

MS008 – многофункциональный диагностический стенд, предназначенный для быстрой и точной диагностики автомобильных генераторов и стартеров легковых автомобилей и грузовиков средней грузоподъёмности, а также регуляторов напряжения отдельно от генератора.
ПО стенда постоянно обновляется с целью расширения номенклатуры диагностируемых агрегатов.
Назначение:
Стенд MS008 позволяет оценить техническое состояние и определить причину неисправности:
- генераторов 12/24В с любыми терминалами подключения и протоколами управления под нагрузкой до 150А и 75А соответственно;
- генераторов 12В системы «старт-стоп»;
- регуляторов напряжения 12/24В отдельно от генератора;
- стартеров 12/24В мощностью до 11 кВт в режиме холостого хода.
- отображение выходного напряжения и тока генератора в виде осциллограммы;
- при диагностике стартера результат выводиться в виде графика изменения тока и напряжений на клеммах К30, К50 и К45;
- диагностика генератора в ручном или автоматическом режиме;
- результаты автоматической проверки можно сохранить и вывести на печать;
- база данных генераторов;
- база данных регуляторов напряжения;
- удобная система крепления агрегата;
- автоматическая натяжка ремня привода генератора;

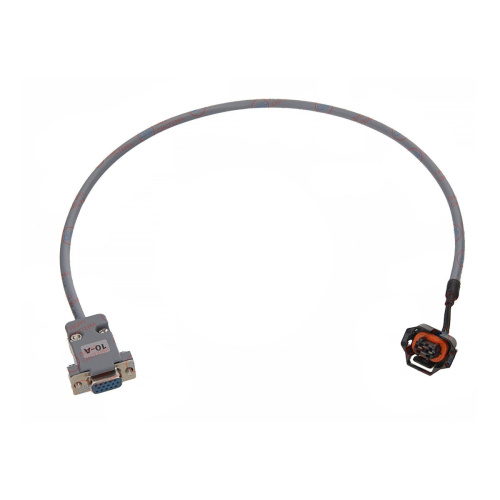

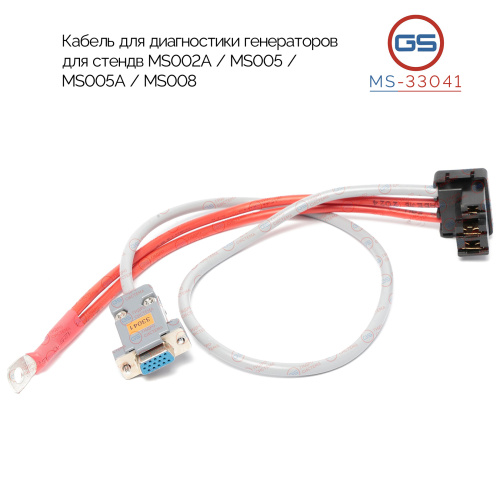

- специальные диагностические кабели для подключения к генераторам (опционально);
- сенсорный дисплей с диагональю 7";
- компактные размеры, настольное исполнение;
- бесплатное, автоматическое обновление ПО.

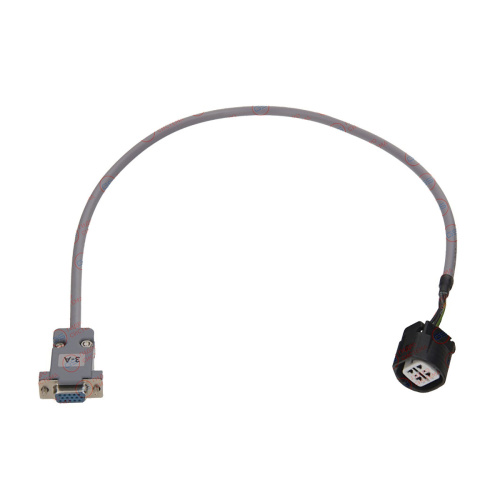

Диагностический кабель MS-33503A создан для совместной работы с тестером MS016 и предназначен для диагностики стартеров на автомобиле без его демонтажа или на стенде, обеспечивающим фиксацию и питание стартера. Тестер позволяет записать значения напряжений на клеммах стартера: 31, 30, 50, 45 и тока на клемме 30 во время пуска двигателя. Результат проведенных измерений отображается на экране тестера в виде графика. Дополнительно отображаются в числовом виде минимальные и максимальные значения измеренных параметров. Данная информация позволяет выявить наличие отклонений в работе стартера, аккумуляторной батареи или проводки.

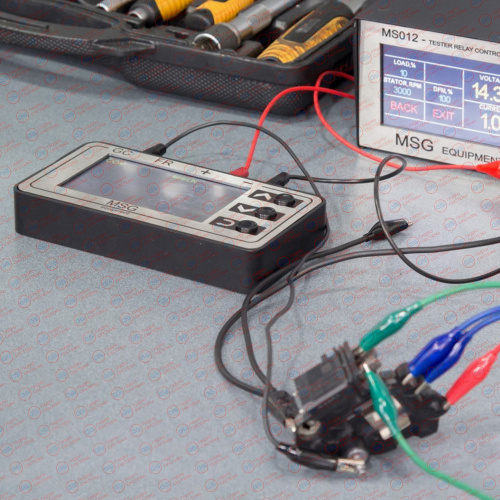

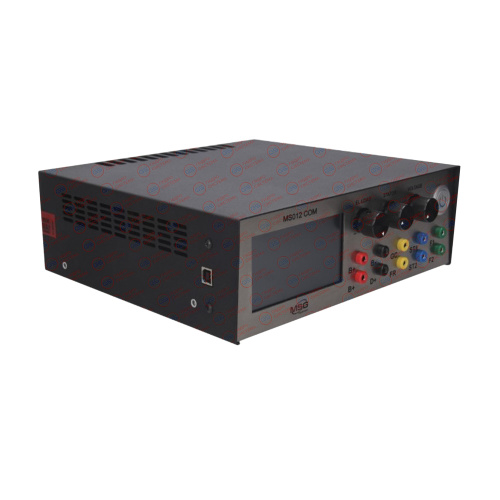

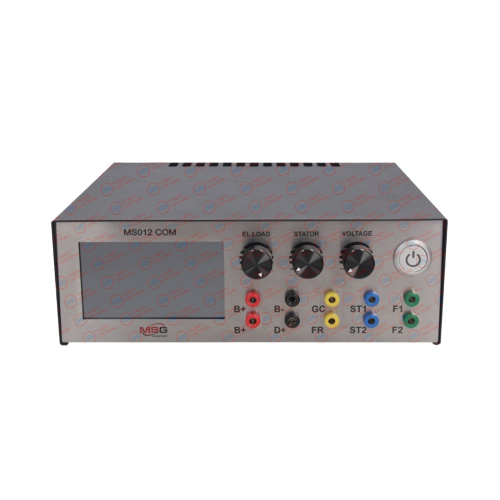

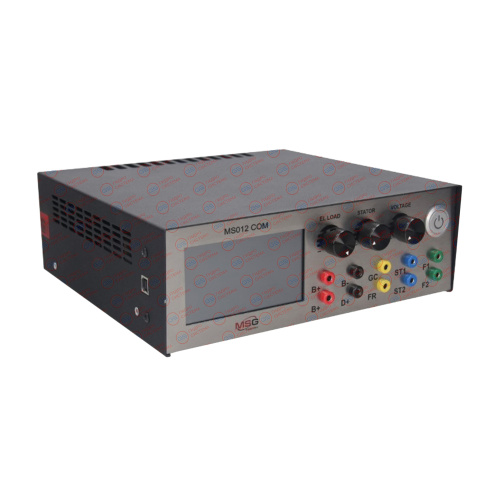

MS012COM – ТЕСТЕР ДЛЯ ДИАГНОСТИКИ РЕЛЕ-РЕГУЛЯТОРОВ ГЕНЕРАТОРОВ
Тестер имитирует для регулятора напряжения исправный генератор, что позволяет провести полноценную оценку его работоспособности, а также осуществить подбор регулятора-заменителя.
Назначение:
Тестер MS012COM предназначен диагностики регуляторов напряжения 12/24В отдельно от генератора. Тестер имитирует для регулятора напряжения:
- сопротивление обмотки ротора;
- обороты ротора генератора;
- нагрузку на генератор;
- сигналы управления от блока управления двигателем для цифровых и управляемых регуляторов напряжения.
Это позволяет достоверно оценить его работоспособность, а также подобрать регулятор-заменитель.
Особенности:
- проверка регулятора напряжения под нагрузкой;
- цветовая маркировка проводов облегчает подключение тестера к регулятору напряжения;
- сенсорное управление;
- бесплатное обновление программного обеспечения.
- система защиты предотвращает повреждение прибора в случае неправильного подключения диагностируемого регулятора напряжения.
Также при ремонте генератора вам может понадобиться тестер MS014 для оценки технического состояния статорных обмоток и диодных мостов.

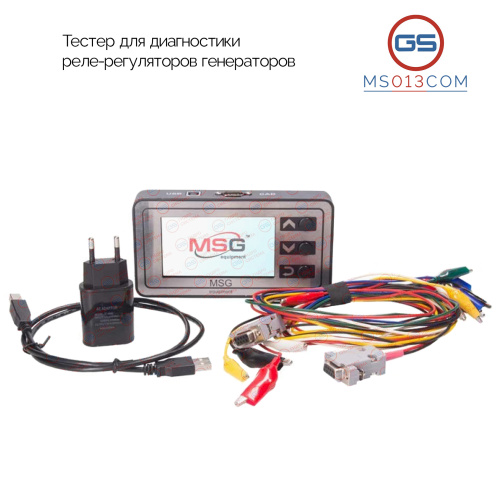

MS013COM – ТЕСТЕР ДЛЯ ДИАГНОСТИКИ РЕЛЕ-РЕГУЛЯТОРОВ ГЕНЕРАТОРОВ
Тестер MS013 COM – компактный прибор, предназначенный для экспресс-диагностики автомобильных генераторов 12В непосредственно на автомобиле и оценки работоспособности реле-регулятора отдельно от генератора.
Применение:
Тестер MS013 COM позволяет оценить работоспособность автомобильных генераторов 12В непосредственно на автомобиле или на стенде, обеспечивающий привод и нагрузку генератора. Также тестер позволяет оценить работоспособность и соответствие техническим характеристикам реле-регуляторов 12В отдельно от генератора.
Преимущества:
- диагностика регулятора напряжения отдельно от генератора;
- компактные размеры;
- удобство и простота в использовании;
- бесплатное обновление программного обеспечения.
- генерация ШИМ-сигнала;
- простейший одноканальный осциллограф

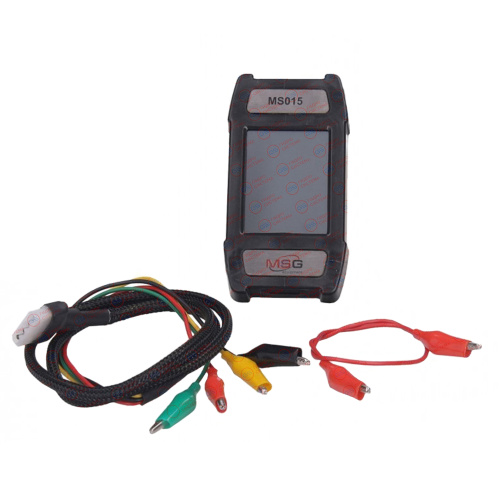

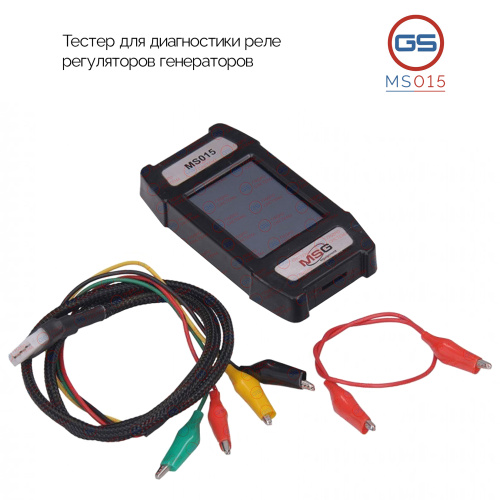

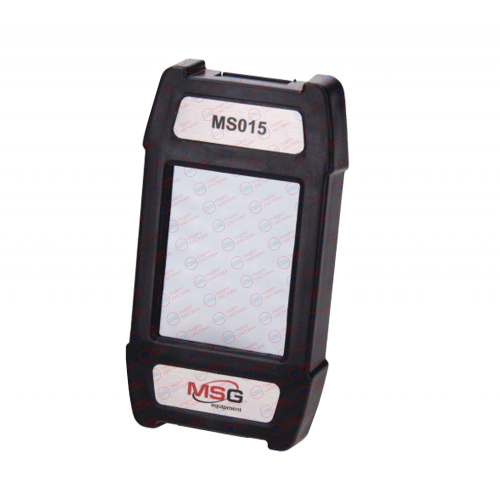

MS015 – ТЕСТЕР ДЛЯ ДИАГНОСТИКИ РЕЛЕ РЕГУЛЯТОРОВ ГЕНЕРАТОРОВ
MS015 – простое и удобное в использовании устройство для экспресс-диагностики автомобильных генераторов 12В с управляемым или цифровым регулятором напряжения непосредственно на автомобиле.
Тестер будет полезен как небольшим мастерским по ремонту автомобилей, так и крупным СТО.
Применение:
MS015 позволяет определять работоспособность 12В автомобильных генераторов с управляемым или цифровым регулятором напряжения (COM (LIN, BSS), SIG, RLO, RVC, C KOR., C JAP., P-D). Диагностика генератора может проводиться непосредственно на автомобиле или на стенде, который обеспечивает привод и нагрузку генератора.
Преимущества:
- Проверка генератора на автомобиле;
- Питание прибора осуществляется от бортовой сети автомобиля;
- Компактные размеры;
- Удобство и простота в использовании;
- Определение ID реле-регулятора и ошибок для реле-регуляторов с терминалом СОМ;
- Бесплатное обновление прошивки прибора.

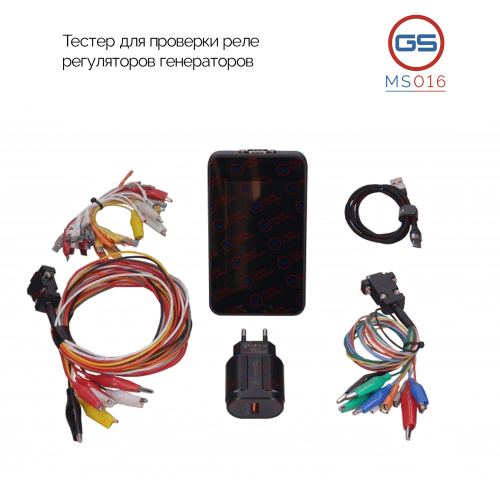

MS016 – ТЕСТЕР ДЛЯ ПРОВЕРКИ РЕЛЕ РЕГУЛЯТОРОВ ГЕНЕРАТОРОВ
Тестер MS016 – компактный многофункциональный прибор, предназначенный для экспресс-диагностики автомобильных генераторов 12/24В, генераторов системы «старт-стоп» 12В и стартеров непосредственно на автомобиле. Тестер позволяет оценить работоспособность регуляторов напряжения, отдельно от генератора, а также считывать и сохранять данные, предающиеся по шине LIN автомобиля.
Применение:
Тестер предназначен для решения следующих задач:
1. Определение работоспособности автомобильных генераторов переменного тока номинальным напряжением 12 и 24В, а также генераторов системы «старт-стоп» с номинальным напряжением 12В (VALEO I-StARS). Диагностика генератора может проводиться непосредственно на автомобиле или на стенде, который обеспечивает привод и нагрузку генератора.
2. Определение работоспособности регуляторов напряжения отдельно от генератора.Тестер снабжён базой данных регуляторов напряжения с информацией о подключении тестера к регулятору напряжения.
3. Считывать и сохранять данные, предающиеся по шине LIN автомобиля (функция «LIN analyzer»).
4. При использовании кабеля MS-33503 тестер позволяет диагностировать стартер на автомобиле без его демонтажа или на стенде, обеспечивающим его фиксацию и питание.
Преимущества:
- диагностика генераторов автомобилей 12/24В;
- диагностика генераторов системы «старт-стоп» 12В;
- диагностика регулятора напряжения 12/24 В отдельно от генератора;
- база данных регуляторов напряжения;
- считывание и сохранение данных с шины LIN;
- диагностика стартера автомобиля при использовании кабеля MS-33503;
- компактные размеры;
- удобство и простота в использовании;
- бесплатное обновление программного обеспечения.
MS005 – СТЕНД ДЛЯ ДИАГНОСТИКИ ГЕНЕРАТОРОВ И СТАРТЕРОВ
MS005 – многофункциональный диагностический стенд, предназначенный для быстрой и точной диагностики генераторов и стартеров легковых автомобилей и грузовиков большой грузоподъёмности. Программное обеспечение стенда постоянно обновляется с целью расширения номенклатуры диагностируемых агрегатов.
Назначение:
Стенд обеспечивает комплексную оценку технического состояния:
- генераторов 12 и 24 В с различными терминалами подключений под нагрузкой до 300А (12В) и 150А (24В);
- генераторов 12В системы «старт-стоп»;
- стартеров мощностью до 11 кВт с номинальным напряжением 12 и 24 В без нагрузки в режиме холостого хода;
- любых кислотно-свинцовых автомобильных аккумуляторов с номинальным напряжением 12В.
Особенности:
- отображение выходного напряжения и тока генератора в виде осциллограммы;
- при диагностике стартера результат выводиться в виде графика изменения тока и напряжений на клеммах К30, К50 и К45;
- диагностика генератора в ручном или автоматическом режиме;
- результаты автоматической проверки можно сохранить и вывести на печать;
- база данных генераторов;
- удобная система крепления агрегата;
- автоматическая натяжка ремня привода генератора;
- специальные диагностические кабели для подключения к генераторам (опционально);
- тепловизионная камера для отслеживания температуры диагностируемого агрегата или выявления мест локального нагрева;
- сенсорный дисплей с диагональю 12";
- бесплатное, автоматическое обновление ПО.

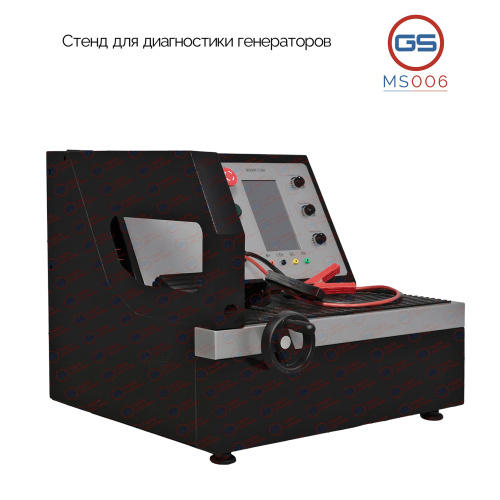

MS006 – СТЕНД ДЛЯ ДИАГНОСТИКИ ГЕНЕРАТОРОВ
Диагностический стенд позволяет оценить техническое состояние автомобильных генераторов 12/24 В легковых автомобилей и грузовиков малой грузоподъёмности, генераторов систем «старт-стоп» 12В и «I-ELOOP» 24В.
Стенд предназначен для диагностики автомобильных генераторов 12/24 В с различными терминалами подключений, генераторов систем «старт-стоп» 12В (VALEO I-StARS) и «I-ELOOP» 24В (Mazda). Диагностика генератора может проводиться в ручном и автоматическом режимах. Результаты автоматической проверки можно распечатать на Bluetooth принтере (поставляется в комплекте).
Особенности:
- Компактные размеры, настольное исполнение;
- Питание от бытовой однофазной сети 230В;
- Диагностика генераторов систем «старт-стоп» 12В и «I-ELOOP» 24В;
- Диагностика генераторов в автоматическом и ручном режимах;
- База данных генераторов;
- Плавная регулировка оборотов генератора и тока нагрузки;
- Распечатка на бумажный носитель результатов автоматической проверки;
- Удобная система крепления агрегата на стенде;
- Бесплатное обновление ПО.
MS005A – СТЕНД ДЛЯ ДИАГНОСТИКИ ГЕНЕРАТОРОВ И СТАРТЕРОВ
MS005A – многофункциональный диагностический стенд, предназначенный для быстрой и точной диагностики генераторов и стартеров как легковых автомобилей, так и грузовиков большой грузоподъёмности. Особенностью стенда MS005A является возможность диагностики ременных стартер-генераторов 48 В.
Назначение:
Стенд обеспечивает комплексную оценку технического состояния:
- автомобильных генераторов переменного тока номинальным напряжением 12 и 24 В с любыми терминалами подключения;
- автомобильных генераторов системы «Stop-Start» 12 В и «I-ELOOP» (Mazda);
- ременных стартер-генераторов 48 В, управляемых по CAN шине. Стенд обеспечивает возможность диагностики блока управления данного типа генераторов с помощью диагностического сканера;
- автомобильных стартеров мощностью до 11 кВт с номинальным напряжением 12 и 24 В без нагрузки в режиме холостого хода.
Стенд отображает измеряемые параметры в виде осциллограммы в режиме реального времени, что позволяет увидеть полную картину работы агрегата и более точно определить его состояние.
Для генераторов и стартеров доступно два режима диагностики: ручной и автоматический. По результатам автоматического теста создаётся отчёт, который затем можно распечатать. Алгоритм автоматического теста генератора можно изменять на своё усмотрение.
Особенности:
- отображение измеряемых данных (тока и напряжения) в виде осциллограммы;
- два режима диагностики: ручной и автоматический;
- результаты автоматических тестов можно сохранить и вывести на печать;
- результаты автоматической проверки можно сохранить и вывести на печать;
- база данных генераторов;
- автоматическая натяжка ремня привода генератора;
- тепловизионная камера для отслеживания температуры диагностируемого агрегата или выявления мест локального нагрева;
- сенсорный дисплей с диагональю 12";
- бесплатное, автоматическое обновление ПО.
- AUDI: A6/A7/A8/Q7/Q8 с двигателями MHEV 3.0TDI и 3.0TFSI;
- BMW: 3 серия, 5 серия, X3 с двигателями B47 MHEV и B48 MHEV;
- FORD: Focus IV/Fiesta VIII/Puma II;
- FORD TRANSIT CUSTOM с двигателем 2.0 ECO HYBRID;
- HYUNDAI: Tucson IV;
- KIA: Sportage V.

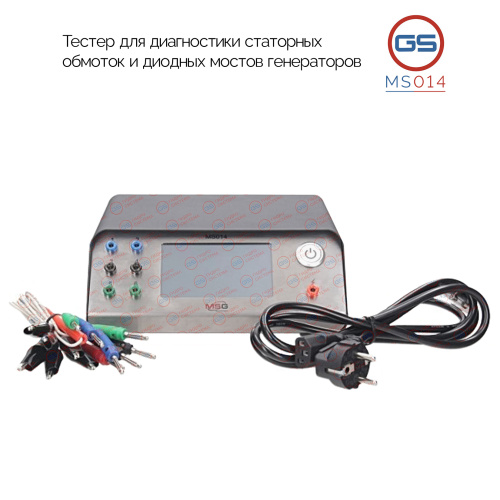

Тестер определяет все возможные неисправности статорных обмоток и диодных мостов генераторов автомобилей и делает диагностику максимально простой и быстрой.
Назначение:
Тестер используется в процессе ремонта генераторов автомобилей 12/24В для оценки технического состояния статорной обмотки и диодного моста. Тестер позволяет определить следующие неисправности:
для статорной обмотки:
- замыкание обмотки статора на сердечник;
- межвитковое замыкание;
- обрыв одной или нескольких фазных обмоток.
- пробой одного или нескольких диодов;
- обрыв одного или нескольких диодов;
- короткое замыкание между собой теплоотводов.
- автоматическая идентификация подключения фаз обмотки статора упрощает подключение статорной обмотки к тестеру, не нужно соблюдать полярность и очередность подключения диагностических выводов;
- проверка статорных обмоток, соединенных по схеме «Звезда» и «Треугольник»;
- сенсорное управление.
Тестер MS021 обеспечивает достоверную оценку технического состояния диодного моста генератора или диода отдельно. Тестер определяет тип и характеристики диода, информирует о виде неисправности и может определяет деградацию диода.
Назначение:
Тестер MS021 применяется при ремонте генераторов для диагностики диодного моста и позволяет определить:
- пробой диода;
- обрыв диода;
- тип диода (обычный диод, лавинный диод);
- деградацию диода (повышенное падение напряжения в прямом направлении);
- напряжение обратного пробоя лавинного диода;
- плохой контакт диода с токопроводящими шинами.
- проверка переменным током для максимальной точной и полной оценки технического состояния диода;
- прибор проверяет любые типы диодных мостов и диодов;
- цветовая индикация неисправностей.
Напряжение электропитания: 12В
Источник электропитания: Автомобильная аккумуляторная батарея (АКБ)
Оборудование для диагностики стартеров и генераторов является неотъемлемой частью работы любого автосервиса. Стартеры и генераторы - это ключевые компоненты электрической системы автомобиля, отвечающие за запуск двигателя и обеспечение его работы. Ошибки в этих системах могут привести к поломкам и значительным затратам на ремонт, поэтому регулярная проверка и обслуживание критически важны.
Стенды для диагностики стартеров и генераторов позволяют быстро и точно проверять их работоспособность. В основном оборудование включает в себя:
- - стенд для проверки стартера и генератора;
- - измерительные приборы для оценки выходного напряжения;
- - нагрузочные устройства для симуляции работы системы;
- - системы для контроля электропотребления;
- - программное обеспечение для диагностики и анализа.
Цена на такие стенды варьируется в зависимости от их функциональности и качества. Инвестиции в оборудование для диагностики стартеров и генераторов оправданы, так как они позволяют существенно сократить время на диагностику и повысить качество обслуживания. Проведение регулярной проверки поможет избежать серьезных неисправностей, обеспечивая надежную работу электрической системы автомобиля и безопасные поездки.
